6.700 kg
Peso operacional
20kg/cm
Carga estática linear
N/A
Largura de compactação

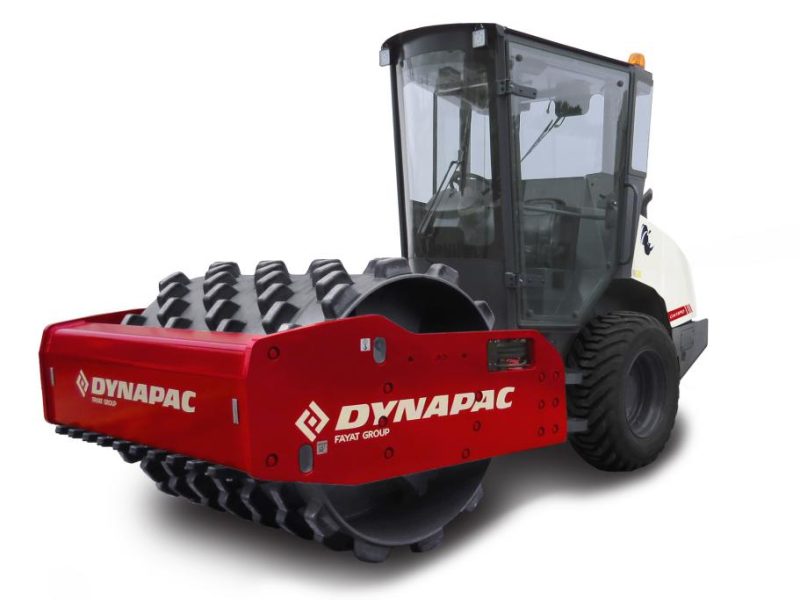

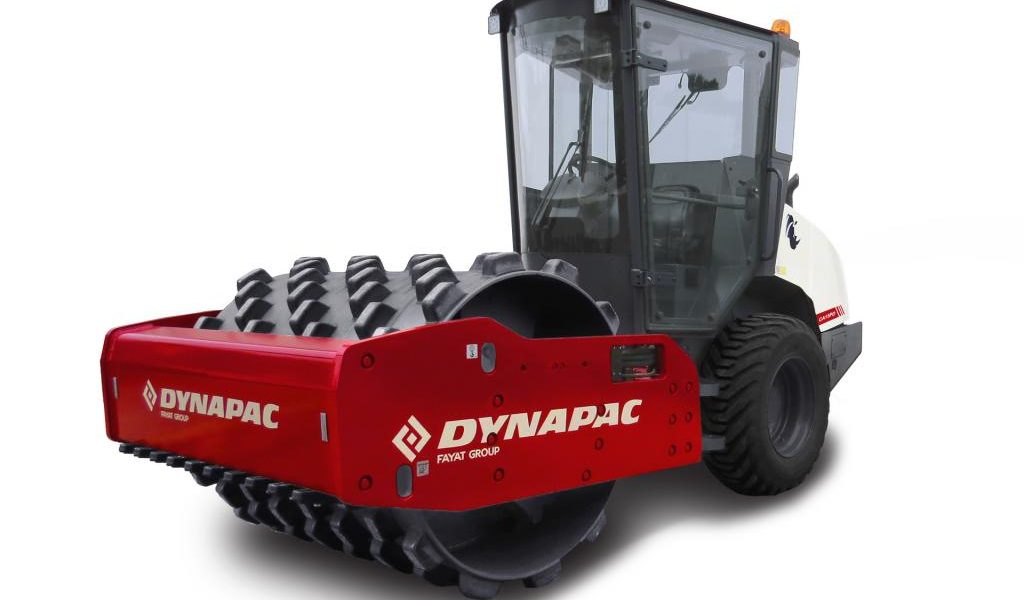

O CA15 é um rolo vibratório projetado para operações de compactação em valas de tubos, acostamentos e espaços reduzidos, devido ao seu tamanho e manobrabilidade. Este rolo compactador também é adequado para reparos em barragens, usinas elétricas, estacionamentos e aeródromos.
UMA PERSPECTIVA GENUÍNA SOBRE TERRAS DE COMPACTAÇÃO
Nosso objetivo é tornar sua missão de compactação o mais rápida, simples e lucrativa possível, do começo ao fim. Para conseguir isso, nos concentramos em três etapas claras: Preparação, Desempenho e Protocolo – chamamos isso de Compactação da Missão.

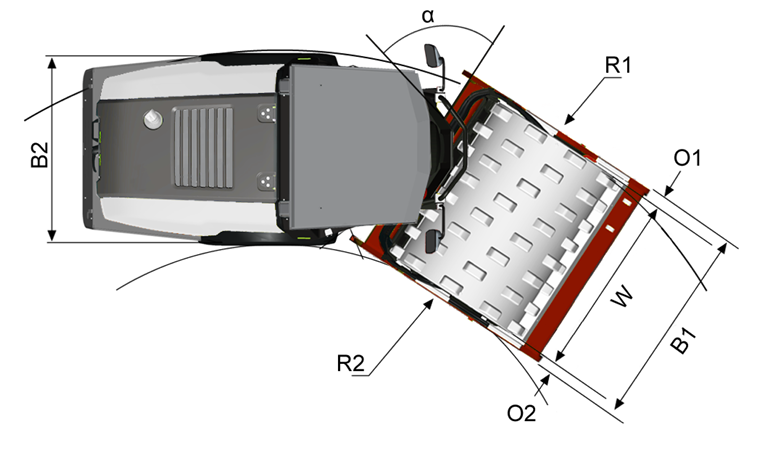

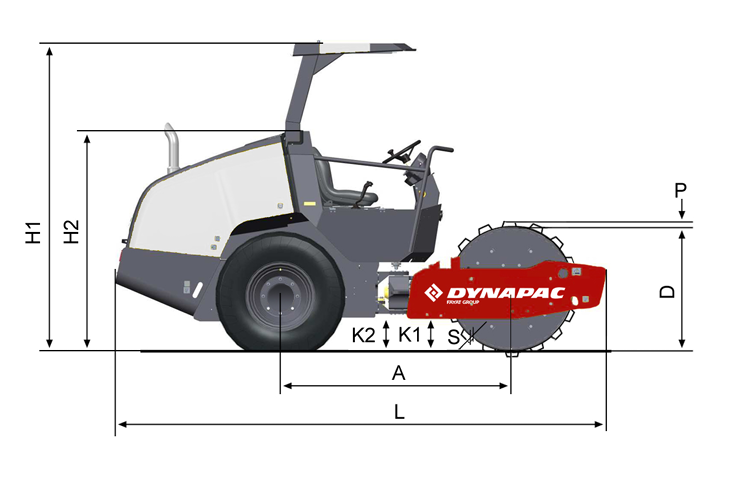

DIMENSÕES
| Largura do cilindro | 1.680 mm |
| Comprimento | 4.510 mm |
| Largura | 1.870 mm |
Aspectos técnicos
PESOS
| Peso operacional (incl. Cab.) | 6.700 kg |
| Peso do módulo diant/tras (incl. Cab) | 3400 /3300 kg |
| Peso operacional (máx.) | 6.900 kg |
TRAÇÃO
| Velocidade | 0-10 km/h |
| Medida dos pneus (16 lonas) | 400/60-22.5 flutuante |
| Subida de rampas, teórico | 56 % |
| Oscilação vertical | ±9° |
COMPACTAÇÃO
| Amplitude nominal (alta/baixa) | 1.7 /0.8 mm |
| Freqüência de vibração (alta/baixa) | 32 /32 Hz |
| Força centrífuga (alta/baixa amplitude) | 114 /55 kN |
MOTOR
| Fabricante/Modelo | Kubota V3307-DI Stage IIIA/Tier 3 |
| Tipo | Turbo diesel, refrigerado a água |
| Potência nominal, SAE J1995 | 55 kW (75 hp) @ 2,200 rpm |
| Tanque de combustível | 117 litros |
SISTEMA HIDRÁULICO
| Tração | Hidrostática com uma bomba de tração que fornece dois motores conectados em paralelo, um no eixo traseiro e um no tambor |
| Vibração | Hidrostática com uma bomba de vibração que aciona um motor conectado ao eixo excêntrico que gera as vibrações |
| Direção | Mecânico-hidráulico com válvula de direção que aciona o cilindro de direção. |
| Freio de serviço | Hidrostático na alavanca frente/ré. |
| Freio de emergência/ Estacionamento | Freio de segurança multidisco no eixo traseiro e no motor de tração do cilindro. |
